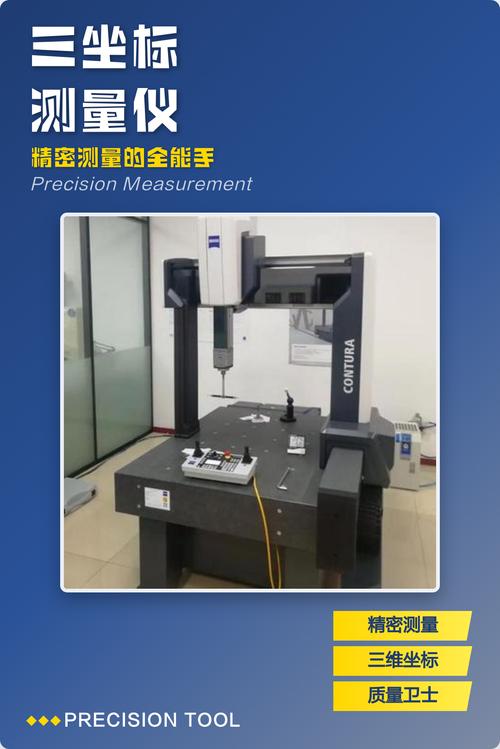

在现代制造业中，精密测量是确保产品质量、推动技术创新的基石。从微小的电子元件到庞大的航空发动机，每一个零件的尺寸、形状和位置精度都直接决定了最终产品的性能与可靠性。在众多精密测量仪器中，三坐标测量仪（Coordinate Measuring Machine, CMM）凭借其卓越的通用性、高精度和高效率，被誉为“精密测量的全能手”。

三坐标测量仪的工作原理

三坐标测量仪的核心原理是通过在三维空间内探测被测物体表面上的点，获取其坐标值（X、Y、Z），然后利用软件对这些点进行数学计算，从而得出物体的几何尺寸、形状和位置公差。基本工作流程如下：

1. 探测：测量机的测头（接触式或非接触式）接触工件表面，当测头触发时，记录下当前的X、Y、Z坐标。
2. 移动：测量机通过精密的导轨系统（如气浮导轨、机械轴承）在三个互相垂直的轴向上移动，将测头精准定位到下一个测量点。
3. 计算：测量软件（如PC-DMIS、Calypso等）根据采集到的点集，拟合出基本几何元素（点、线、面、圆、圆柱、圆锥、球等），并进一步计算出尺寸、角度、形位公差（如平面度、圆度、位置度）等参数。

关键组成部分

三坐标测量仪通常由以下几大系统构成：

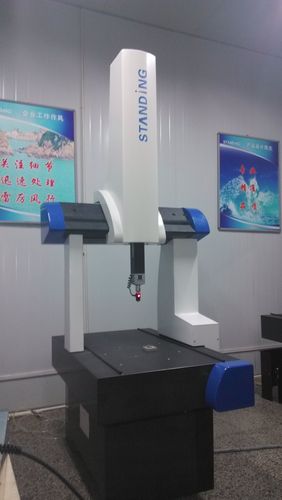

• 主机结构：包括底座、立柱、横梁、Z轴等，提供稳定的三维运动框架。常见结构形式有桥式、龙门式、悬臂式、关节臂式等，适应不同尺寸和精度的测量需求。
• 探测系统：分为接触式测头（如触发式、扫描式）和非接触式测头（如激光扫描、白光干涉）。接触式测头精度高、通用性强；非接触式测头适合柔软、易划伤或复杂曲面的测量。
• 控制系统：驱动电机、伺服控制、光栅尺反馈等，确保运动精度和定位重复性。
• 测量软件：核心大脑，负责路径规划、数据采集、几何计算、公差评定及报告输出。
• 环境与附件：包括温度补偿系统、减震平台、恒温间等，以保证测量结果的可靠性。

显著优势：为何称为“全能手”

三坐标测量仪的“全能”体现在以下方面：

• 通用性强：可测量各种形状复杂的零件，如箱体、齿轮、叶片、模具等，只需更换测头或调整测量策略，无需专用检具。
• 精度高：高端CMM的测量精度可达微米甚至亚微米级，满足最严格的公差要求。
• 效率高：数控驱动和自动测量程序大幅缩短测量时间，配合自动更换测头系统，可实现无人值守的批量检测。
• 功能全面：不仅能测量尺寸，还能评定形状公差（直线度、平面度、圆度等）和位置公差（平行度、垂直度、同轴度、位置度等），并可进行反向工程和CAD比对。
• 数字化与信息化：测量结果可输出为报表、图表或CAD模型，便于质量分析和数据追溯。

广泛的应用领域

三坐标测量仪已深入各行各业，成为质量控制与研发不可或缺的工具：

• 汽车制造：检测发动机缸体、变速箱壳体、车身覆盖件、齿轮等，确保装配精度和性能。
• 航空航天：测量涡轮叶片、飞机结构件、航天器精密部件，保证飞行安全。
• 电子电器：检测PCB板、连接器、手机外壳等小型精密零件。
• 模具与工具：验证模具型腔、电极、刀具的几何精度。
• 医疗器械：检测人工关节、手术器械、植入物等，关乎患者生命安全。
• 科研与教育：用于逆向工程、材料研究、精密测量教学等。

未来发展趋势

随着智能制造和工业4.0的推进，三坐标测量仪也在不断进化：

• 更高精度与速度：采用新材料、新结构及先进控制算法，进一步提升动态性能。
• 非接触与多传感器融合：集成激光、白光、视觉等多种传感器，实现复杂表面的高效测量。
• 在线与自动化：与生产线集成，实现在线检测和自动反馈，推动零缺陷制造。
• 智能化与软件生态：AI辅助路径规划、自动特征识别、大数据分析，让测量更简单、更智能。
• 便携与灵活：关节臂式CMM和便携式测量设备满足现场测量需求。

###

三坐标测量仪作为精密测量领域的“全能手”，以其卓越的通用性、高精度和强大功能，在提升产品质量、加速研发创新中发挥着不可替代的作用。无论是传统制造业的精度把控，还是新兴高科技产业的微纳测量，三坐标测量仪都将继续演进，为人类探索精密世界提供更锐利的“眼睛”。对于任何追求卓越品质的企业而言，掌握并善用三坐标测量技术，无疑是在激烈市场竞争中赢得先机的关键一环。
